Responsables #
Charles-Henri Bonnard : charles-henri.bonnard@univ-lorraine.fr
Noureddine Takorabet : noureddine.takorabet@univ-lorraine.fr
Descriptif #
Cette plateforme est destinée à la caractérisation des machines électriques de forte puissance (jusqu’à 300 kW) et à hautes vitesses (jusqu’à 25 krpm). C’est une plateforme de test bien équipée en système de supervision et de contrôle. Elle est destinée à tester des machines électriques du Laboratoire dans le cadre de nos propres travaux de recherche, ou à caractériser des machines électriques de partenaires académiques ou industriels.

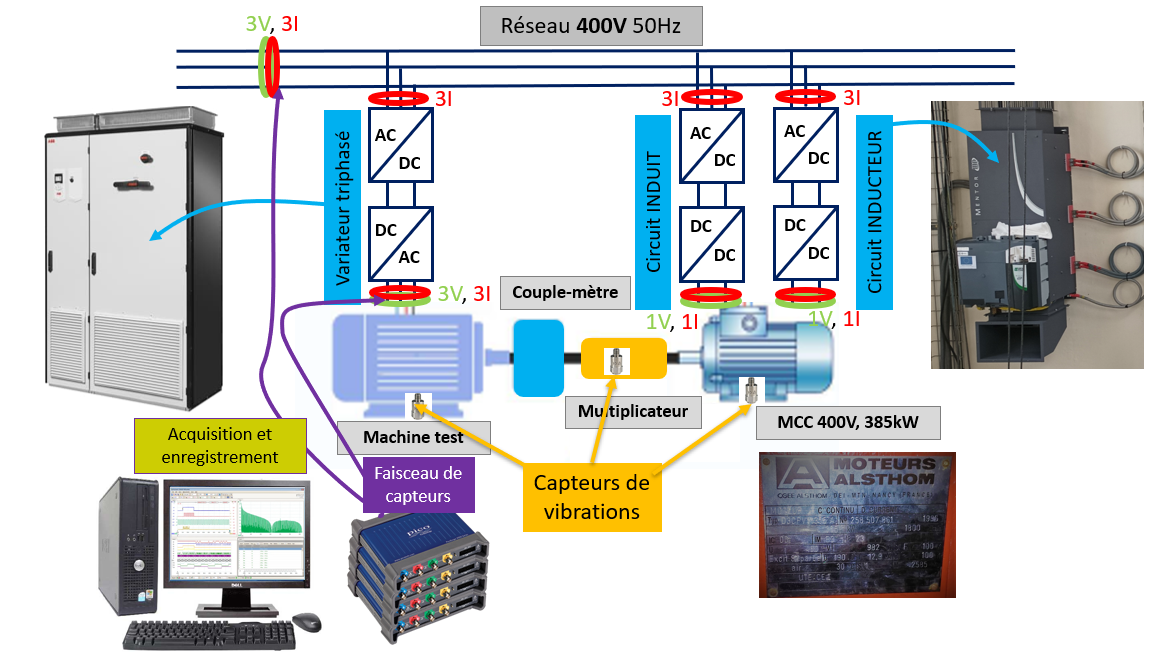

Elle dispose de :
- 1 machine à courant continu 385 kW – 2000 rpm ;
- 1 multiplicateur de vitesse de rapport 13 ;
- 1 variateur AC/DC 4 quadrants pour alimenter la MCC (400 kW) ;
- 1 variateur (back-to-back) pour alimenter la machine test triphasée (300 kW) ;
- Mesure de couple ;
- Systèmes d’acquisition des grandeurs électriques, mécaniques et thermiques.
Possibilités offertes #
Cette plateforme permet de caractériser des machines électriques de forte puissance dans les 4 quadrants.
- Mesures de grandeurs électriques (courants / tensions à tous les niveaux) ;
- Mesures des puissances et pertes ;
- Couple et vitesse ;
- Mesures thermiques ;
- Mesures des vibrations.
